布袋除塵器噴吹裝置系統結構圖詳解
2019-10-10 10:53:06??????點擊：
布袋除塵器噴吹裝置系統結構圖詳解
本站前面已經講過，袋式除塵器（布袋除塵器）是捕集粉塵粒子的一種除塵裝置，通常是用在大型工業生產的帶有粉塵和顆粒物揚塵工況環境的一種除塵設備，當前在大中小型生產企業中袋式除塵器的使用非常的廣泛。
布袋除塵器的噴吹裝置系統內部結構（見附圖一），包括儀表、氣源、空氣管路、分氣包、電磁脈沖閥、噴吹管等等組成。在每排濾袋上均設置有一根噴吹管，噴吹管是通過電磁脈沖閥與分氣包相連接的。
布袋除塵器噴吹裝置系統結構外觀圖（附圖一）
噴吹管噴入濾袋的壓縮空氣量是多少呢？其實壓縮空氣量是由分氣包內的氣壓以及脈沖電磁閥的開啟時間所決定的。將噴吹裝置系統的減壓閥的指示和控制清灰氣壓，而提供輸入到分氣包的氣壓值是應該在0.2~0.4MPa之間，將壓力值設置得越低，則對濾袋的磨損程度就越小，若在保證清灰效果好的前提下，應該盡量將清灰氣壓值調至最小范圍。

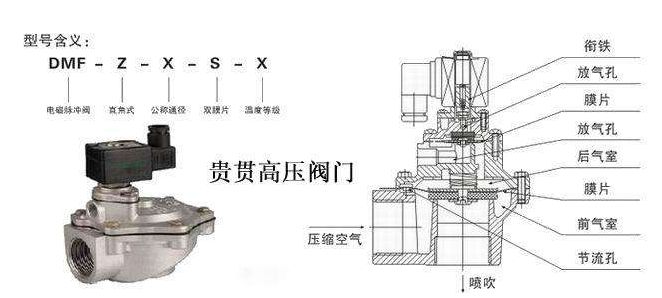

布袋除塵器噴吹裝置系統結構圖（附圖二）：
布袋除塵器噴吹裝置系統結構圖（附圖二）
袋式除塵器是一種高效的工業除塵設備，目前已經被廣泛應用于工業領域的各個生產環節中，當下本公司針對冶金、建材、煤炭等皮帶轉運站的粉塵治理特點，又新推廣一款新型皮帶機布袋除塵器，該除塵器是采用直接放在揚塵點處位置，而直接凈化粉塵的高效就地除塵方式，能夠直接過濾排除廢氣并凈化空氣。
