敦化布袋除塵器的設備內部結構組成
2019-12-30 10:40:22??????點擊：
敦化布袋除塵器的設備內部結構組成
一、吉林敦化布袋除塵器的設備結構簡況
實恒公司承接的敦化化工公司布袋除塵器設備制作安裝項目，該除塵器設備的系統結構是由袋式除塵器、旋風除塵器、慣性除塵器等設備組成的，除塵系統中每個除塵器都設置一個結構獨立的外殼構造。新型布袋式除塵器內部結構組成部分主要是由濾袋室、吹灰凈化裝置、進排氣管、灰斗、壓縮空氣系統、電子控制裝置、控制系統等設備結構組成的。
二、布袋除塵器系統的主要設備結構圖（見附圖）體系組成介紹：該布袋除塵系統的過濾體結構框架和箱式結構框架是用來支撐除塵器的主體、灰斗和排灰設備等的。其箱體結構包括上部箱體、中間箱體和灰斗等。

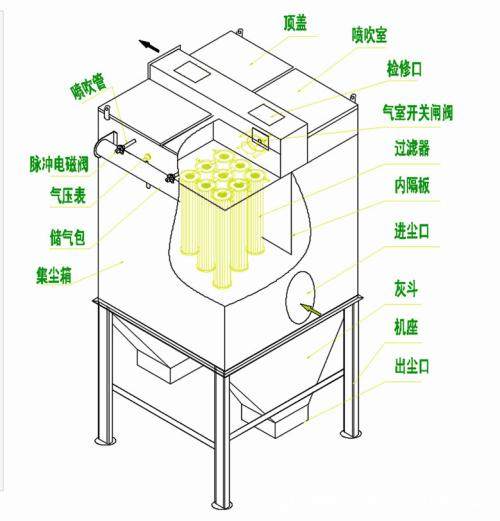

布袋除塵設備結構圖（附圖）
1、該袋式除塵器的除塵系統是由濾袋、籠骨、花板濾袋和籠骨構成的，花板用于支撐除塵器的濾袋組件、分離濾室(含粉塵段)和凈化室的作用，并作為除塵器濾袋組件的維護平臺，除塵器濾袋組件從電路板裝入。
2、袋式除塵器進氣系統結構：其中包括有進氣管道、導流板等。袋式除塵設備它與口罩的除塵機理一樣，它是通過過濾材料對含塵煙氣中飛灰顆粒的機械攔截來實現的。
3、布袋除塵器排氣系統結構：設計結構包括是由排氣管等組成的集塵凈化氣體排放系統組成的。
4、布袋除塵器除灰系統：除塵器的清灰系統和除灰設備背部結構是由除塵器料斗上的振動砧以及手動插裝閥等結構組成的。
5、布袋除塵器系統還設置有平臺、欄桿、梯子和手動(氣動)閥門維護平臺。
6、設置有集塵頂防雨棚：該裝置是用于保護電磁脈沖閥等的一種集塵頂裝置。
7、布袋除塵器壓縮空氣系統：該系統結構包括儲氣罐、壓縮空氣管、減壓閥、壓力表、油水分離器等組成的。
